成人免费A片在线观看直播96,女人18毛片AAA片水真多,山东wBBBB搡wBBBB

瑞典進口塑膠模具鋼

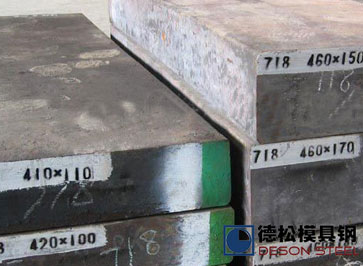

718HH

品牌：	一勝百ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見規(guī)格參數(shù)
材質(zhì)等級：	AAA級
加工工藝：	預硬模具鋼
化學成分：	詳見成分參數(shù)
常規(guī)應用：	注塑\|塑料\|塑膠模具

詳細信息
鋼料規(guī)格
鋼料成分

瑞典一勝百718HH模具鋼是一種預硬的模具鋼，也叫IMPAX HH模具鋼，IMPAX HH屬于UDDEHOLM鋼廠的牌號，而718系列是一勝百的牌號，一勝百本身是一家不進行工具鋼生產(chǎn)的公司，它是瑞典UDDEHOLM鋼廠在亞洲，非洲和南美洲的代理商，現(xiàn)在一勝百在中國市場銷售的模具鋼材絕大部分都來自瑞典UDDEHOLM鋼廠，比如被廣泛應用的S136 ESR塑膠模具鋼其實也就是瑞典UDDEHOLM鋼廠的STAVAX模具鋼，而8407就是UDDEHOLM鋼廠的 ORVAR SUPREME模具鋼等等，所以在選購材料時一定要謹慎為之，仔細檢驗各種進口單據(jù)和出廠材質(zhì)檢測報告。718HH具有無熱處理風險、無需熱處理費用、縮短生產(chǎn)時間 (不需熱處理)、降低模具制作成本 (無需校正變形)、易于進行模具修改加工、可以進行后續(xù)氮化處理或局部火焰淬火、提高表面強度和表面耐磨性能，減少表面失效等優(yōu)良特性。
718HH的生產(chǎn)遵循嚴格的質(zhì)量標準，非常低的硫含量使得這一鋼種具有優(yōu)良的拋光及光蝕刻花性能和良好的加工性能，以及非常高的純凈度、均勻性和均勻的硬度。
718 HH塑膠模具鋼出口至國內(nèi)都是絕對經(jīng)過100% 的超聲波探傷檢測的材料。提供給客戶的大尺寸鋼材都經(jīng)過預加工，相對于沒有預加工的模具鋼材，具有節(jié)約原料重量、表面沒有脫碳層、滿足客戶尺寸要求 (正公差)、機加工量大大減少、無刀具磨損等優(yōu)點。
一勝百718HH預硬塑膠模具鋼一般應用在熱塑性塑料注塑模具、熱塑性塑料擠壓模具、吹塑模、成形工具、壓彎機模（可進行表面火焰硬化或氮化處理）、鋁壓鑄模母模、結(jié)構(gòu)件和軸類等上面。

加工處理：
一勝百718 HH模具鋼建議在調(diào)質(zhì)態(tài)即供貨態(tài)使用。如果要提高硬度或進行表面硬化處理，請參閱以下信息。
出廠狀態(tài)為調(diào)質(zhì)硬度340-380HB,未處理情況下色標為白/棕色
軟化退火：在保護氣氛下加熱至700℃，均溫后以每小時10℃爐冷至600℃，然后空冷。
去應力回火模具經(jīng)粗加工后，加熱到550℃，保溫兩小時，緩慢冷卻至室溫。
淬火：淬火前必須進行充分的軟化退火處理。預熱溫度: 500–600℃，奧氏體化溫度： 850℃
模具至奧氏體化溫度熱透后保溫30 min。模具必須在保護氣氛中進行淬火，以避免脫碳和氧化。
淬火介質(zhì)：油 (60–80℃)300℃分級淬火，最多停留4分鐘，然后空冷。冷卻至 50-70℃時應立即進行回火。
回火：根據(jù)所需硬度，參考回火曲線圖選擇適當?shù)幕鼗饻囟取?回火至少兩次。每次回火后必須冷卻至室溫，對小模具可180℃回火，但是推薦250℃為最低回火溫度，每次回火至少保溫兩小時。

扁料厚	扁料闊	圓料直徑	方料闊
15mm~500mm	105mm~1000mm	15mm~800mm	15mm~300mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鉬Mo	鎳Ni
含量	0.37	2.0	1.4	0.3	0.20	1.00

瑞典進口718HH模具鋼材|718HH模具鋼料專業(yè)供應商 - 德松模具鋼

718HH

在線客服

客服電話
